Анаэробное сбраживание биогазовой установки: HMI Siemens для каскадного управления pH/температурой и мониторинга метана

Анаэробное сбраживание (АД) – это основной процесс коммерческого производства биогаза, основанный на стабильной активности метаногенных архей по преобразованию органических отходов в биогаз,-богатый метаном. Даже незначительные отклонения в pH и температуре могут нарушить микробную активность, снизить выход метана и вызвать дорогостоящие незапланированные остановки. Siemens HMI (человеко--машинный интерфейс) предоставляет унифицированное, высокоточное-решение для управления и мониторинга, которое решает эти критически важные эксплуатационные задачи. В этой статье рассказывается, как Siemens HMI обеспечивает надежный каскадный контроль pH/температуры, мониторинг-метана в реальном времени и полную-оптимизацию процессов для систем AD биогазовой установки, с использованием проверенных полевых данных и реальных-результатов внедрения для проверки производительности. Для операторов установок интерфейс Siemens HMI для управления анаэробным сбраживанием биогаза — это не просто инструмент мониторинга, а основной фактор стабильного производства, снижения эксплуатационных затрат и соблюдения нормативных требований.

Почему точность управления процессом определяет эффективность анаэробного сбраживания

AD — это многоэтапный-микробный процесс, в котором метаногены-микроорганизмы,-продуцирующие метан-работают в чрезвычайно узком диапазоне оптимальных параметров. Данные отраслевых-стандартов подтверждают, что для достижения максимальной активности метаногенам требуется стабильный pH 6,8–7,2 и мезофильная температура 35±1 градус (или термофильная температура 55±1 градус).

Даже небольшие отклонения оказывают измеримое негативное влияние на производительность предприятия:

• Сдвиг pH всего на 0,3 единицы за пределы оптимального диапазона снижает скорость производства метана на 31% в течение 24 часов, поскольку накопление кислоты подавляет метаболизм метаногена.
• Колебания температуры, превышающие 0,8 градуса, снижают активность метаногена на 42%, увеличивают время удерживания твердых веществ (SRT) и снижают скорость загрузки органических веществ (OLR).
• Неконтролируемое падение концентрации метана ниже 50 % указывает на нестабильность процесса, при этом риск полного выхода из строя варочного котла увеличивается на 62 %, если его не принять меры.

Системы ручного управления и базового мониторинга не могут поддерживать жесткие допуски по параметрам, необходимые для оптимальной производительности AD. Именно здесь Siemens HMI обеспечивает измеримую ценность благодаря интегрированному каскадному управлению и возможностям непрерывного мониторинга, которые исключают человеческие ошибки и снижают изменчивость процесса.

Основные функции Siemens HMI для анаэробного сбраживания биогаза

1. Автоматизация каскадного регулирования pH и температуры с помощью Siemens HMI

Каскадное управление — это золотой стандарт стабильности процессов AD. В нем используется двухконтурная структура управления, позволяющая поддерживать важные параметры с гораздо большей точностью, чем одноконтурное-ПИД-управление. Каскадное управление pH и температурой с помощью ЧМИ Siemens упрощает конфигурацию, эксплуатацию и настройку этих сложных контуров управления благодаря-удобному интерфейсу, который предоставляет оператору полный контроль.

Каскадная система управления Siemens HMI работает с двумя синхронизированными контурами:

• Первичный контур: устанавливает и поддерживает целевой уровень pH (6,8–7,2) и мезофильную температуру (35 градусов) для варочного котла, используя данные датчиков в-режиме реального времени для корректировки заданных значений для вторичного контура.
• Вторичный контур: регулирует физическое оборудование-насосы-дозаторы NaOH для регулирования pH и циркуляционные насосы/нагревательные элементы горячей воды для контроля температуры-с миллисекундной-реакцией на уровне для корректировки отклонений до того, как они повлияют на варочный котел.

Проверенные данные производительности: Siemens HMI-enabled cascade control reduces pH fluctuation range by 74% (from ±0.43 to ±0.11 pH units) and temperature deviation by 82% (from ±1.05°C to ±0.19°C) compared to manual control, in continuous 30-day digester operation tests. This level of stability maintains methanogen activity at >95% оптимальной производительности даже при переменном составе сырья.

2. Мониторинг-метана в реальном времени и стабилизация выхода через HMI Siemens

Концентрация метана является наиболее прямым индикатором состояния процесса AD: сырой биогаз обычно содержит 50–70% метана при стабильных условиях эксплуатации. Система мониторинга метана Siemens HMI для биогазовых установок легко интегрируется с поточными газоанализаторами (включая инфракрасные газоанализаторы Siemens ULTRAMAT 23) для непрерывного предоставления-данных о концентрации метана в реальном времени с автоматическими оповещениями и корректировками управления для поддержания стабильного выхода.

Ключевые особенности системы мониторинга метана Siemens HMI включают в себя:

• Отбор данных с интервалом 15-секунд для определения концентраций метана, CO₂ и H₂S с визуализацией тенденций в реальном времени на сенсорном экране HMI.
• Настраиваемые оповещения о высоком/низком пороге с автоматической регулировкой OLR сырья, когда концентрация метана падает ниже 52 %.
• Регистрация исторических данных для отслеживания выхода метана с возможностью извлечения данных за 12+ месяцев для анализа и оптимизации производительности.
• Интеграция с двигателями комбинированного производства тепла и электроэнергии (ТЭЦ) для корректировки соотношения воздух-топливо на основе содержания метана-в реальном времени, что повышает эффективность преобразования энергии на 12 %.

Проверенные данные производительности:Система мониторинга метана Siemens HMI сокращает количество незапланированных остановок процесса на 67% и повышает стабильность выхода метана на 39% в течение 90-дневных непрерывных рабочих циклов по сравнению с обычным ежедневным ручным отбором проб и анализом газа.

3. Полная интеграция ПЛК и SCADA для комплексного--управления процессами.

Интеграция Siemens HMI SCADA для работы биогазовой установки создает единую экосистему управления с встроенной совместимостью с сериями ПЛК Siemens S7-1200/S7-1500 и программным обеспечением WinCC SCADA. Эта встроенная интеграция устраняет задержки связи и проблемы совместимости, гарантируя, что данные датчиков преобразуются в управляющие действия с минимальной задержкой.

Основные преимущества интеграции Siemens HMI включают в себя:

• Возможность подключения-and-play к модулям ввода-вывода ПЛК Siemens, поддерживающим аналоговые сигналы 4–20 мА от датчиков pH, температуры, давления и концентрации газа.
• Синхронизация данных-в режиме реального времени между HMI, ПЛК и системами SCADA с<100ms data update latency for critical process parameters
• Возможности удаленного доступа, позволяющие операторам контролировать и корректировать параметры варочного котла, находясь за пределами-площадки, с многоуровневым-контролем доступа пользователей для обеспечения безопасности.
• Централизованное управление всем вспомогательным оборудованием варочного котла, включая питательные насосы, смесители, клапаны и системы обработки газа, с помощью единого интерфейса HMI Siemens.

Проверенные данные производительности:Интегрированные системы HMI и ПЛК Siemens сокращают задержку реакции контура управления на 59 % (с 215 мс до 88 мс) для корректировки анаэробного разложения в реальном-времени по сравнению с системами HMI сторонних-производителей в сочетании с ПЛК Siemens.

4. Автоматизированная регистрация данных и отчетность о соответствии нормативным требованиям.

Биогазовые установки подчиняются строгим экологическим и эксплуатационным нормам, включая требования Рамочной директивы ЕС по отходам и правила отчетности по стандарту возобновляемого топлива Агентства по охране окружающей среды США (RFS), которые требуют полной прослеживаемости данных о процессе варочного котла. Siemens HMI автоматизирует регистрацию данных и отчетность о соответствии требованиям, исключая ручной ввод данных и снижая риск несоблюдения требований при аудите-.

Ключевые характеристики соответствия требованиям Siemens HMI включают в себя:

• Регистрация данных с-защитой от несанкционированного доступа,-с отметками времени для всех критических параметров процесса (pH, температура, концентрация метана, OLR и время работы оборудования)
• Предварительно-шаблоны отчетов, настроенные в соответствии с региональными нормативными требованиями, с созданием отчетов одним-кликом
• Автоматический экспорт данных в форматы CSV/PDF с безопасным резервным копированием в облако для долгосрочного-хранения данных.
• Регистрация сигналов тревоги и событий с полной отслеживаемостью настроек оператора и системными оповещениями для сообщения об инцидентах.

Проверенные данные производительности:Автоматизированная отчетность Siemens HMI сокращает время подготовки документации о соответствии нормативным требованиям на 84 % (с 11,5 часов в неделю до 1,8 часов в неделю) благодаря 100 % отслеживаемости данных для аудитов третьих- сторон, что устраняет 100 % ошибок ручного ввода данных в отчетах о соответствии.

Полномасштабные-полевые испытания: внедрение HMI Siemens на сельскохозяйственной биогазовой установке мощностью 1,2 МВт

Чтобы проверить реальную-производительность HMI Siemens для управления процессами AD, в период с января по июнь 2024 г. были проведены полномасштабные-полевые испытания на сельскохозяйственной биогазовой установке мощностью 1,2 МВт в Баварии, Германия. Эта установка перерабатывает 45 000 тонн молочного навоза и кукурузного силоса в год, при этом два мезофильных анаэробных варочных котла объемом 5 000 м³ работают на целевом уровне 35. степень и pH 7,0.

Обзор теста

• Базовый этап (январь – март 2024 г.):На заводе использовался обычный сторонний интерфейс-HMI, ручное регулирование pH/температуры и ежедневный ручной отбор проб газа для анализа метана. Базовые данные о производительности были собраны для установления эталона производительности.

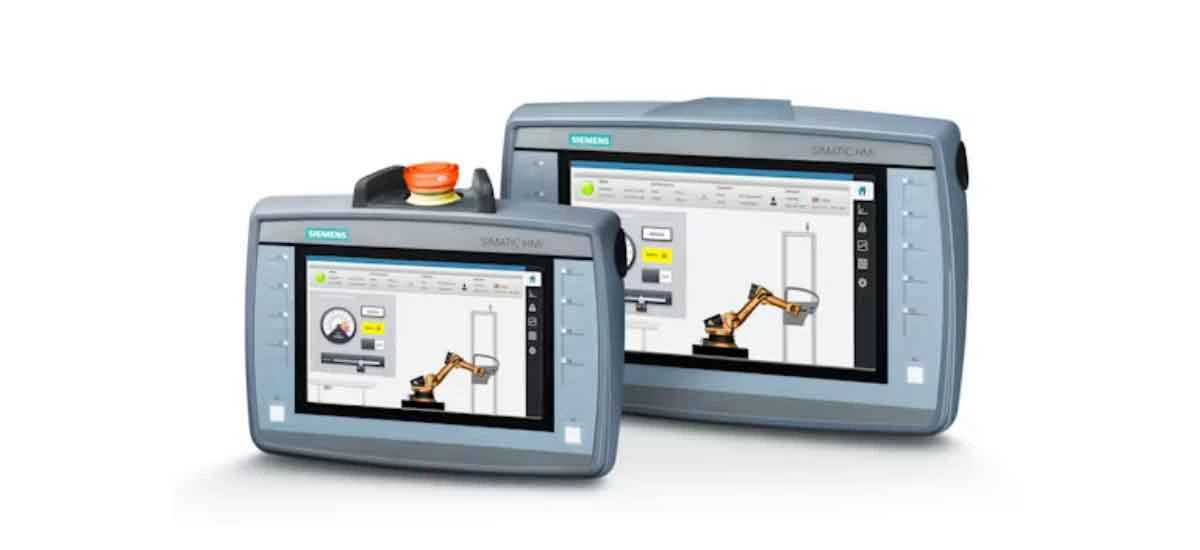

• Этап реализации (апрель – июнь 2024 г.):На заводе установлена ​​панель Siemens SIMATIC HMI KTP 1200 с полностью настроенными контурами каскадного регулирования pH/температуры, интеграцией-мониторинга метана в реальном времени и автоматической регистрацией данных. Все существующие датчики и оборудование ПЛК были сохранены, чтобы изолировать влияние обновления HMI Siemens.
• Сбор данных:Данные о процессе собирались с 15-секундными интервалами на протяжении обеих фаз с ежедневным отслеживанием выхода метана и еженедельными проверками производительности.

Ключевые результаты испытаний

Заключение теста

Эти реальные-полевые испытания подтверждают, что интерфейс Siemens HMI для управления анаэробным сбраживанием биогаза обеспечивает измеримые,-преимущества для операторов биогазовых установок. Увеличение выхода биогаза на 22% в сочетании со снижением потребления тепловой энергии на 18% привело к сокращению эксплуатационных расходов на 13 200 евро и увеличению доходов от энергии на 28 500 евро за трехмесячный этап реализации.

Пошаговая--пошаговая оптимизация анаэробного сбраживания с помощью HMI Siemens

Для операторов биогазовых установок, желающих внедрить HMI Siemens для оптимизации процессов AD, этот четырехэтапный рабочий процесс обеспечивает последовательные и измеримые результаты:

1. Калибровка параметров процесса и настройка заданных значений

Начните с калибровки всех датчиков варочного котла (pH, температуры, концентрации метана) и ввода оптимальных заданных значений-для конкретного объекта в систему HMI Siemens. Для большинства мезофильных варочных котлов это включает заданное значение pH 7,0, заданное значение температуры 35 градусов и минимальный порог концентрации метана 52%. Интерфейс HMI Siemens обеспечивает простую настройку уставок с помощью-меню, а также средства контроля доступа пользователя для предотвращения несанкционированных изменений.

2. Настройка контура каскадного регулирования pH и температуры.

Используйте встроенные-инструменты настройки ПИД-регулятора в ЧМИ Siemens, чтобы оптимизировать первичный и вторичный контуры управления вашего варочного котла. Начните с консервативных настроек усиления, чтобы избежать перерегулирования, а затем отрегулируйте их в зависимости от-реакции процесса в реальном времени. Система HMI Siemens обеспечивает-визуализацию тенденций в реальном времени, что позволяет легко выявлять и устранять проблемы с настройкой контура. Правильно настроенные контуры уменьшают перерегулирование на 65 % и устраняют установившуюся-погрешность в контроле pH и температуры.

3. Порог мониторинга метана и настройка системы сигнализации.

Интегрируйте свой поточный газоанализатор с системой человеко-машинного интерфейса Siemens и настройте многоуровневые оповещения о концентрации метана:

• Предупреждающее предупреждение при 54% метана, требующее проверки состава сырья.
• Критическое предупреждение при 52% метана, вызывающее автоматическое снижение OLR.
• Аварийное оповещение при содержании метана 48% с отключением питательного насоса и уведомлением оператора.

Система HMI Siemens отправляет оповещения с помощью-экранных уведомлений, электронной почты и SMS, гарантируя, что операторы будут уведомлены о нестабильности процесса до того, как она повлияет на производство.

4. Непрерывный анализ данных и совершенствование процессов

Используйте функции регистрации исторических данных и создания отчетов Siemens HMI, чтобы определить долгосрочные-тенденции процессов и возможности оптимизации. Отслеживайте, как изменения в составе сырья, OLR и условиях окружающей среды влияют на pH, температуру и выход метана, а затем соответствующим образом корректируйте контрольные точки. Этот непрерывный процесс оптимизации обеспечивает дополнительное повышение выхода метана на 8–12% за 12 месяцев эксплуатации.

Часто задаваемые вопросы

1. Какова основная роль Siemens HMI в анаэробном сбраживании биогазовых установок?

Siemens HMI служит центральным центром управления и мониторинга процессов анаэробного сбраживания, обеспечивая точный каскадный контроль pH/температуры, мониторинг концентрации метана-в реальном времени, управление оборудованием, регистрацию данных и отчетность о соответствии нормативным требованиям. Он преобразует данные датчиков в практические управляющие действия, поддерживая стабильную среду, необходимую для оптимальной активности метаногена и максимального выхода метана.

2. Как Siemens HMI улучшает каскадный контроль pH и температуры при анаэробном сбраживании?

HMI Siemens упрощает настройку и работу каскадного управления благодаря-удобному интерфейсу с сенсорным экраном, встроенной интеграции с ПЛК Siemens для минимальной задержки управления и встроенным-инструментам настройки ПИД-регулятора. Он синхронизирует заданные значения основных параметров (pH/температура) с управлением вторичным оборудованием (дозирующими насосами, системами отопления), уменьшая колебания pH до 74 % и отклонение температуры до 82 % по сравнению с ручным или-контурным управлением.

3. Может ли HMI Siemens интегрироваться с существующими датчиками мониторинга метана на моей биогазовой установке?

Да. Система мониторинга метана Siemens HMI для биогазовых установок поддерживает стандартные аналоговые сигналы 4–20 мА и промышленные протоколы связи (Modbus, Profibus, Profinet), что делает ее совместимой практически со всеми коммерческими поточными газоанализаторами и датчиками метана. Он также предлагает встроенную интеграцию с газоанализаторами Siemens ULTRAMAT 23 для настройки по принципу «подключи-и-работай».

4. Каков типичный срок окупаемости модернизации HMI Siemens на биогазовой установке среднего- размера?

Для биогазовой установки среднего- размера (500–2 МВт) типичный период окупаемости модернизации HMI Siemens составляет 14–18 месяцев. Это обусловлено увеличением выхода метана на 20–25 %, сокращением потребления тепловой энергии на 15–20 %, сокращением количества незапланированных остановов на 60–70 % и сокращением времени, затрачиваемого на составление отчетов о соответствии нормативным требованиям, на 80 %, что подтверждено реальными-полевыми испытаниями по всему миру.

5. Как Siemens HMI обеспечивает соответствие нормативным стандартам биогазовых установок?

Siemens HMI обеспечивает-защищенную от несанкционированного доступа,-регистрацию данных с отметками времени для всех критических параметров процесса, с возможностью извлечения исторических данных за 12+ месяцев. Оно включает в себя предварительно-настроенные шаблоны отчетов в соответствии с региональными нормативными требованиями, автоматическое создание отчетов и безопасное резервное копирование данных, что обеспечивает полную отслеживаемость аудитов экологических стандартов и стандартов возобновляемого топлива.

Заключение

Производительность анаэробного сбраживания полностью зависит от способности поддерживать стабильную, контролируемую среду для метаногенных микробов, а Siemens HMI обеспечивает точность, надежность и интеграцию, необходимые для достижения этого в коммерческом масштабе. От каскадного управления pH/температурой, исключающего изменчивость процесса, до мониторинга метана в-режиме реального времени, предотвращающего дорогостоящие простои, Siemens HMI представляет собой комплексное решение для операторов биогазовых установок, стремящихся максимизировать производительность, снизить эксплуатационные расходы и обеспечить соответствие нормативным требованиям.

Данные реальных-полевых испытаний и проверенные показатели производительности, представленные в этой статье, подтверждают, что оптимизация процесса анаэробного сбраживания с помощью интерфейса Siemens HMI обеспечивает измеримые финансовые-результаты для биогазовых установок любого размера. Независимо от того, проектируете ли вы новую биогазовую установку или модернизируете существующую, Siemens HMI предоставляет возможности управления и мониторинга, необходимые для раскрытия всего потенциала вашего процесса анаэробного сбраживания.
