Как интегрировать читателя RFID с Siemens HMI?

Интеграция считывателя RFID с Siemens HMI может значительно повысить функциональность и эффективность систем промышленной автоматизации. Как поставщик Siemens HMI, я получил ценную информацию и опыт в этом процессе. В этом блоге я поделюсь пошаговым руководством о том, как достичь этой интеграции, а также некоторые практические советы и соображения.

Понимание оснований

Прежде чем погрузиться в процесс интеграции, важно понять основные компоненты. Siemens HMI (Human - Machine Interface) является ключевым элементом в системах промышленного управления, предоставляя пользовательский интерфейс для операторов для взаимодействия с машинами и процессами. С другой стороны, RFID (радио - идентификация частоты), используйте радиоволны для идентификации и отслеживания объектов, читая прикрепленные к ним теги RFID.

Выбор правильного Siemens HMI

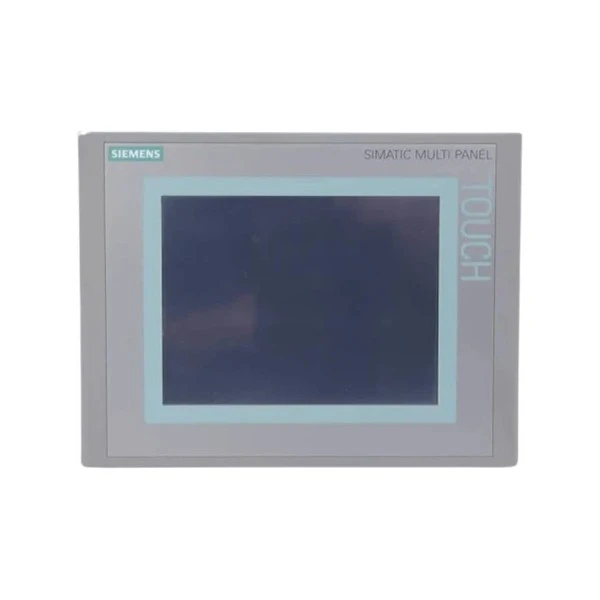

На рынке доступны различные модели Siemens HMI, каждая из которых имеет свои собственные функции и возможности. Например,Simatic HMI KTP900это популярный выбор для многих промышленных применений. Он предлагает высокий показатель разрешения, интуитивно понятную работу и хорошие параметры подключения. Другой вариант - этоSiemens 6AV6545 - 0AG10 - 0AX0 HMI, который обеспечивает расширенную функциональность и гибкость. АSiemens 6AV6 643 - 0CB01 - 1AX1 SIMATIC MP 277также хорошо известен своей надежностью и производительностью.

При выборе HMI рассмотрите такие факторы, как размер дисплея, необходимая функциональность (например, сенсорный экран, клавиатура) и доступные интерфейсы связи. HMI должен иметь необходимые порты связи (такие как Ethernet, RS - 232 или Profibus), чтобы соединиться с RFID -считывателем.

Выбор читателя RFID

Существуют различные типы RFID -считывателей, включая низкую частотную (LF), высокую - частоту (HF) и считыватели с высокой - частотой (UHF). Выбор читателя RFID зависит от требований приложения. Например, читатели LF подходят для приложений с коротким диапазоном, в то время как читатели UHF могут покрывать большие расстояния.

При выборе RFID -считывателя рассмотрите диапазон чтения, скорость передачи данных и тип тегов RFID, которые он может поддерживать. Кроме того, убедитесь, что читатель имеет совместимый интерфейс связи с Siemens HMI.

Создание связи между RFID Reader и Siemens HMI

1. Протоколы связи

Первым шагом в интеграции считывателя RFID с Siemens HMI является создание протокола связи. Общие протоколы связи, используемые в промышленных приложениях, включают Modbus, Profibus и Ethernet/IP.

Модбус: Это широко используемый протокол для последовательной связи. Если RFID Reader и Siemens HMI поддерживают Modbus, вы можете настроить их для связи с помощью этого протокола. Вам необходимо установить правильную скорость, паритет и остановить биты на обоих устройствах.
Profibus: Это протокол Fieldbus, обычно используемый в системах автоматизации Siemens. Если ваш HMI и RFID Reader поддерживает PROFIBUS, вы можете подключить их с помощью сети PROFIBUS. Вам нужно будет настроить адрес Profibus и параметры передачи данных.
Ethernet/ip: Для общения на основе Ethernet, Ethernet/IP является популярным выбором. Это обеспечивает высокую скорость передачи данных между считывателем RFID и HMI. Вам необходимо настроить IP -адреса обоих устройств и убедиться, что они находятся в одной сети.

2. Аппаратное соединение

После выбора протокола связи установите аппаратное соединение между RFID Reader и Siemens HMI.

При использовании последовательного соединения (например, RS - 232), подключите последовательные порты считывателя RFID и HMI с помощью подходящего последовательного кабеля.
Для подключения Ethernet подключите оба устройства к одной и той же локальной сети (LAN) с использованием кабелей Ethernet.

Настройка Siemens HMI для интеграции RFID

1. Настройка программного обеспечения

Используйте программное обеспечение для программирования Siemens HMI, такое как WINCC Unified или WINCC, для настройки HMI для интеграции RFID.

Создать драйверы связи: В программном обеспечении создайте драйвер связи для читателя RFID на основе выбранного протокола связи. Введите необходимые параметры конфигурации, такие как IP -адрес или настройки последовательного порта.
Определите теги данных: Определите теги данных в программном обеспечении HMI для хранения данных, полученных от RFID Reader. Эти теги могут использоваться для отображения информации о теге RFID на экране HMI.

2. Дизайн экрана

Разработайте экраны HMI, чтобы отобразить информацию RFID - связанную с ним. Вы можете создавать экраны, которые показывают идентификатор тега RFID, данные, хранящиеся в теге, и статус процесса чтения RFID. Используйте графику и текстовые элементы, чтобы облегчить информацию для операторов.

Тестирование и устранение неполадок

1. Проверка интеграции

После завершения конфигурации протестируйте интеграцию между RFID Reader и Siemens HMI.

Поместите тег RFID в диапазон чтения считывателя и проверьте, отображает ли HMI правильную информацию о теге.
Проверьте различные сценарии, такие как снятия нескольких тегов и удаление тегов, чтобы обеспечить стабильность и точность системы.

2. Устранение неполадок

Если вы столкнетесь с проблемами во время процесса тестирования, выполните следующие действия, чтобы устранение неполадок:

Проверьте аппаратное соединение: Убедитесь, что все кабели правильно подключены и нет свободных соединений.
Проверьте настройки связи: Double - проверьте настройки протокола связи как на RFID Reader, так и на HMI. Убедитесь, что IP -адреса, скорости передачи и других параметров верны.
Проверьте программное обеспечение для чтения RFID и HMI: Убедитесь, что RFID Reader и программное обеспечение HMI выросли - до - дата, и нет программных ошибок.

Практические советы и соображения

Безопасность данных: При интеграции считывателя RFID с Siemens HMI обратите внимание на безопасность данных. Убедитесь, что данные, передаваемые между считывателем RFID и HMI, зашифрованы, чтобы предотвратить несанкционированный доступ.
Факторы окружающей среды: Рассмотрим условия окружающей среды, в которых будет использоваться RFID -читатель и HMI. Например, если окружающая среда пыльная или влажная, выберите RFID Reader и HMI, которые подходят для таких условий.
Масштабируемость: Если вы планируете расширить систему в будущем, выберите RFID Reader и HMI, которые масштабируют. Это позволит вам легко добавить больше читателей RFID или единиц HMI.

Заключение

Интеграция RFID -считывателя с Siemens HMI может принести много преимуществ для систем промышленной автоматизации, таких как улучшение отслеживания, эффективность и точность. Следуя шагам, изложенным в этом блоге, вы можете успешно достичь этой интеграции. Будучи поставщиком Siemens HMI, я стремлюсь обеспечить высококачественную продукцию и техническую поддержку, чтобы помочь вам в ваших интеграционных проектах.

Если вы заинтересованы в покупке продуктов Siemens HMI или у вас есть какие -либо вопросы об интеграции RFID, пожалуйста, не стесняйтесь обращаться к нам для дальнейшего обсуждения и переговоров о закупках. Мы с нетерпением ждем возможности работать с вами, чтобы удовлетворить ваши потребности в промышленной автоматизации.
