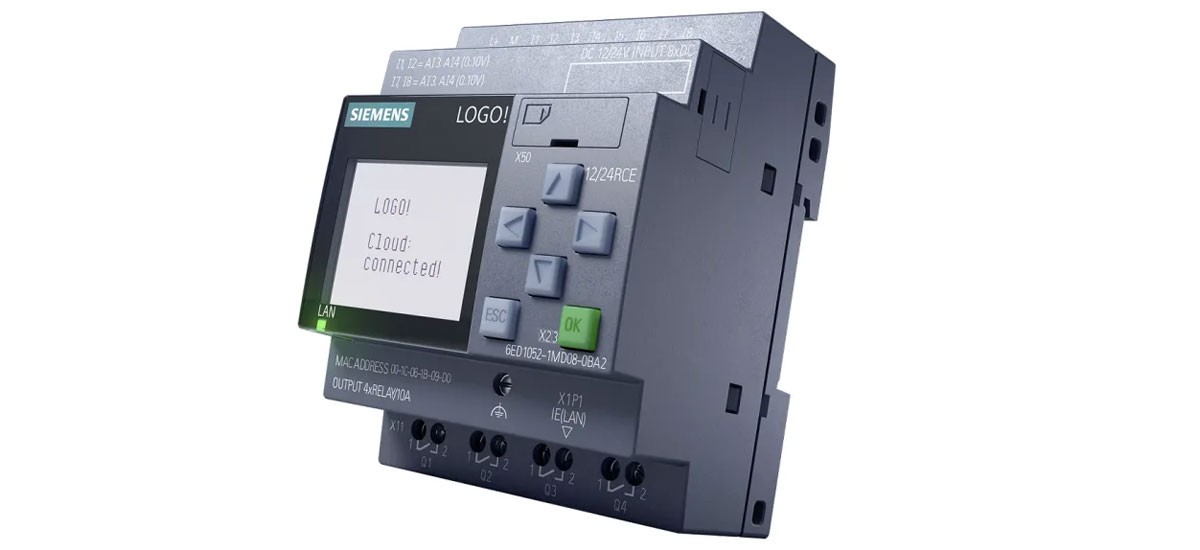

ЛОГОТИП Сименс! – это популярный небольшой программируемый логический контроллер (ПЛК), используемый в промышленной автоматизации, домашних проектах и небольших-машинах. Если вы новичок в Siemens LOGO! или хотите освоить расширенные настройки, это руководство отвечает на наиболее распространенные вопросы с простыми объяснениями и практическими шагами.
Основные вопросы о Siemens LOGO!
Что такое ЛОГОТИП Siemens! и для чего он используется?
ЛОГОТИП Сименс! – это компактный,-удобный ПЛК, предназначенный для простых задач автоматизации. В отличие от крупных промышленных ПЛК, Siemens LOGO! доступен по цене и прост в программировании, что делает его идеальным для небольших систем, таких как управление освещением, работа насосов, конвейерные ленты или системы безопасности. Он объединяет функции реле, таймеров и счетчиков в одном устройстве, поэтому вам не нужны несколько компонентов. Многие любители и владельцы малого бизнеса выбирают Siemens LOGO! за надежность и совместимость с программным обеспечением Siemens.
Каковы ключевые особенности Siemens LOGO!?
ЛОГОТИП Сименс! предлагает необходимые функции для автоматизации базового и среднего-уровня: цифровые и аналоговые входы/выходы, встроенные-таймеры/счетчики, логические функции (И, ИЛИ, НЕ) и коммуникационные порты (например, Ethernet или USB). Новые модели, такие как Siemens LOGO! 8 также включает беспроводное соединение и управление со смартфона. Его небольшой размер (размером примерно со смартфон) позволяет легко установить его в ограниченном пространстве, а интуитивно понятное программное обеспечение для программирования означает, что вам не нужны продвинутые технические навыки для использования Siemens LOGO!.
Это логотип Siemens! подходит для новичков?
Абсолютно! ЛОГОТИП Сименс! разработан с учетом новичков. Программное обеспечение для программирования (LOGO! Soft Comfort) использует блоки перетаскивания-и-вместо сложного кода, поэтому вы можете создавать логику автоматизации, не изучая язык программирования. Многие школы и программы технического обучения используют логотип Siemens LOGO! научить основам автоматизации, потому что ее легко настроить и протестировать. Выполнив несколько основных шагов, даже студенты смогут создавать такие проекты, как автоматические устройства открывания дверей или контроллеры уровня воды, используя Siemens LOGO!.
ЛОГОТИП Сименс! Основное руководство по эксплуатации
Как настроить Siemens LOGO! впервые?
Настройка Siemens LOGO! это просто:
- Подключение питания: Подключите логотип Siemens! к источнику питания 24 В постоянного тока (требования к напряжению см. на этикетке устройства).
- Входная/выходная проводка: Подключите датчики (например, детекторы движения) к входным клеммам, а устройства (например, освещение, двигатели) к выходным клеммам. Используйте схему подключения в Siemens LOGO! руководство по правильному подключению.
- Установка программного обеспечения: Загрузите ЛОГОТИП! Soft Comfort (с официального сайта Siemens) и установите его на свой компьютер.
- Подключиться к компьютеру: Для подключения Siemens LOGO! используйте кабель USB или Ethernet. на ваш компьютер.
- Тестовая мощность: Включите логотип Siemens!-при правильном подключении загорится индикатор питания.
Как мне перемещаться по логотипу Siemens! панель дисплея?
Самый логотип Siemens! модели имеют небольшой ЖК-дисплей и четыре кнопки навигации (вверх, вниз, ОК, назад). Вот как их использовать:
- Нажмите OK для доступа к главному меню (например, «Программы», «Настройки», «Диагностика»).
- Используйте стрелки вверх/вниз для прокрутки вариантов.
- Нажмите Назад, чтобы вернуться к предыдущему экрану.
- На дисплее отображается состояние в реальном-времени (например, какие входы активны, состояние работы программы). Для новичков начните с режима «Тест», чтобы проверить, работают ли входы/выходы, прежде чем запускать полную программу.
ЛОГОТИП Сименс! Программирование для начинающих
Какое программное обеспечение мне нужно для программирования Siemens LOGO!?
Официальное программное обеспечение для Siemens LOGO! это ЛОГОТИП! Soft Comfort, доступный для бесплатной загрузки с веб-сайта Siemens. Он работает в Windows 10/11 и совместим со всеми современными логотипами Siemens! модели. Программное обеспечение имеет-дружественный интерфейс с предварительно-встроенными функциональными блоками (например, таймер, счетчик и вентиль И), которые можно перетаскивать для создания логики. Вам не нужно писать код,-просто соедините блоки, чтобы определить, как Siemens LOGO! реагирует на входные сигналы (например, «Если датчик движения обнаружит движение, включите свет на 5 секунд»).
Как создать простую программу с Siemens LOGO!?
Выполните следующие действия, чтобы создать базовую программу "активируемый движением-свет":
- Откройте ЛОГОТИП! Soft Comfort и создайте новый проект. Выберите свой ЛОГОТИП Siemens! модель (например, LOGO! 8).
- Из меню «Функциональные блоки» перетащите блок «Вход» (назначьте его клемме I1, к которой подключен ваш датчик движения).
- Добавьте блок «Таймер» (установите продолжительность 5 секунд).
- Перетащите блок «Выход» (назначьте его терминалу Q1, подключенному к вашему светильнику).
- Подключите Вход → Таймер → Выход (используйте мышь, чтобы нарисовать линии между блоками).
- Нажмите «Загрузить», чтобы отправить программу в Siemens LOGO!.
- Тест: пройдите мимо датчика движения-Siemens LOGO! включит свет на 5 секунд.
Могу ли я редактировать программу на Siemens LOGO! без компьютера?
Да, но только для простых изменений. ЛОГОТИП Сименс! имеет встроенный-режим «Локального редактирования», который позволяет изменять основные настройки (например, продолжительность таймера) с помощью панели дисплея. Для сложных изменений (например, добавления новых функциональных блоков) вам потребуется использовать LOGO! Софт Комфорт на компьютере. Чтобы редактировать локально:
- Нажмите OK на логотипе Siemens! панели и выберите «Редактирование программы».
- Перейдите к блоку, который вы хотите изменить (например, Таймер).
- Отрегулируйте значение (например, измените 5 секунд на 10 секунд) и нажмите OK, чтобы сохранить.
Расширенные конфигурации для Siemens LOGO!
Как подключить Siemens LOGO! к другим устройствам (Ethernet/Wi-Fi)?
ЛОГОТИП Сименс! 8 и более поздние модели поддерживают подключение к Ethernet и Wi-Fi, что позволяет вам управлять им удаленно или связывать его с другими устройствами (например, компьютерами, смартфонами или другими ПЛК):
- Настройка Ethernet: Подключите логотип Siemens! к маршрутизатору с помощью кабеля Ethernet. В ЛОГО! Soft Comfort зайдите в «Связь» → «Настройки Ethernet» и назначьте IP-адрес (например, 192.168.1.100).
- Настройка Wi-Fi-(для моделей с поддержкой Wi-Fi-): выберите «Wi-Fi» на ЛОГОТИПЕ Siemens! панели, выберите свою сеть и введите пароль.
- Пульт дистанционного управления: Используйте ЛОГОТИП Siemens! Мобильное приложение (доступно для iOS/Android) для мониторинга и управления Siemens LOGO! с вашего телефона. Вы можете запускать/останавливать программы, настраивать параметры и проверять состояние удаленно.
Как использовать аналоговые входы/выходы с Siemens LOGO!?
Аналоговые входы (например, датчики температуры, манометры) и выходы (например, двигатели с регулируемой-скоростью) позволяют Siemens LOGO! обрабатывать непрерывные значения (а не только сигналы включения/выключения). Вот как их настроить:
- Подключите аналоговый датчик (например, датчик температуры) к клемме аналогового входа (обозначенной AI1/AI2 на логотипе Siemens!).
- В ЛОГО! Soft Comfort добавьте блок аналогового входа и выберите тип датчика (например, 0–10 В).
- Используйте блок сравнения, чтобы установить пороговые значения (например, «Если температура > 30 градусов, включите вентилятор»).
- Для аналоговых выходов (например, затемнения света) добавьте блок аналогового выхода и установите желаемое значение (например, яркость 50%).
Может ли логотип Siemens! использоваться в промышленных условиях?
Да! Хотя Siemens LOGO! небольшой, он создан для того, чтобы выдерживать промышленные условия (например, температурный диапазон от -20 до 60 градусов, пыль и вибрацию). Он обычно используется на небольших заводах, мастерских и линиях автоматизации для таких задач, как:
- Управление насосами и клапанами
- Мониторинг состояния машины
- Автоматизация процессов сборки
- Интеграция с другими промышленными продуктами Siemens (например, панелями HMI, датчиками)
Устранение неполадок с общим логотипом Siemens! Проблемы
Почему мой логотип Siemens! скачать программу?
Распространенные причины и способы устранения:
- Проблема с кабелем: Используйте оригинальный кабель USB/Ethernet компании Siemens. Проверьте кабель с другим устройством.
- Программное обеспечение устарело: Обновите ЛОГОТИП! Soft Comfort до последней версии (скачайте с сайта Siemens).
- Устройство не обнаружено: Проверьте наличие логотипа Siemens LOGO! включен. В программном обеспечении перейдите в «Связь» → «Найти устройства», чтобы найти его.
- Несоответствие прошивки: Обновите ЛОГОТИП Siemens! прошивку с помощью программного обеспечения (в разделе «Устройство» → «Обновление прошивки»).
Почему Siemens LOGO! реагирует на вводимые данные?
Попробуйте следующие шаги:
- Проверка проводки: Убедитесь, что датчики подключены к правильным входным клеммам (соответствуют назначению клемм программы).
- Мощность датчика: Убедитесь, что на датчик подается питание (например, 24 В постоянного тока для датчиков движения).
- Статус входа: На ЛОГОТИПЕ Siemens! панели проверьте светодиод входа-если он горит, вход активен; в противном случае датчик или проводка неисправны.
- Логика программы: Дважды-проверьте программу в LOGO! Soft Comfort, обеспечивающий подключение входа к правильным функциональным блокам.
Как исправить ЛОГОТИП Siemens! коды ошибок?
ЛОГОТИП Сименс! отображает коды ошибок (например, E1, E2) на панели. Обратитесь к руководству для получения конкретных кодов, но общие исправления включают в себя:
- E1 (Ошибка питания): Проверьте напряжение источника питания (должно соответствовать требованиям Siemens LOGO!).
- E2 (Ошибка программы): В программе логическая ошибка (например, несоединённые блоки). Откройте программу в LOGO! Soft Comfort и воспользуйтесь инструментом «Проверка» для поиска ошибок.
- E3 (Ошибка связи): сбросьте настройки Ethernet/Wi-Fi и повторно подключитесь к сети.
ЛОГОТИП Сименс! Загрузка и установка программного обеспечения
Где скачать логотип Siemens! Мягкий комфорт?
Вы можете скачать ЛОГО! Soft Comfort бесплатно с официального сайта Siemens:
- Перейдите в службу поддержки Siemens (для базовых версий учетная запись не требуется).
- Найдите «LOGO! Soft Comfort» и выберите последнюю версию (совместимую с Windows 10/11).
- Нажмите «Загрузить» и следуйте-инструкциям на экране, чтобы сохранить установщик.
- Примечание. Программному обеспечению требуется 2 ГБ свободного места и минимум 4 ГБ ОЗУ.
Как установить и настроить LOGO! Мягкий комфорт?
Шаги установки:
- Запустите скачанный установщик и примите лицензионное соглашение.
- Выберите папку установки (для новичков рекомендуется использовать значение по умолчанию).
- Дождитесь окончания установки (занимает 5-10 минут).
- Запустите ЛОГО! Soft Comfort и выберите свой ЛОГОТИП Siemens! модель (например, LOGO! 8.3) при создании нового проекта.
- Подключите логотип Siemens! к компьютеру через USB/Ethernet, затем нажмите «Подключиться» в программном обеспечении, чтобы связать устройство.
Существуют ли учебные пособия по изучению Siemens LOGO! Мягкий комфорт?
Да! Siemens предлагает бесплатные учебные пособия на своем веб-сайте и канале YouTube, в том числе:
- Пошаговые--пошаговые руководства по базовым программам
- Видео-демонстрации расширенных конфигураций
- Советы по устранению неполадок программного обеспечения
- На многих сторонних веб-сайтах-(например, Instructables, PLC Academy) также есть обучающие материалы для начинающих-по Siemens LOGO! программирование с такими проектными идеями, как автоматические поливщики растений или устройства открывания гаражных ворот.
